Costa極小曲面
Costa曲面は1984年Costaにより発見された極小曲面(平均曲率がいたるところ0の曲面)です.
トーラス(ドーナツの表面)のような穴(種数)を持っています. |
3D-グラフィック

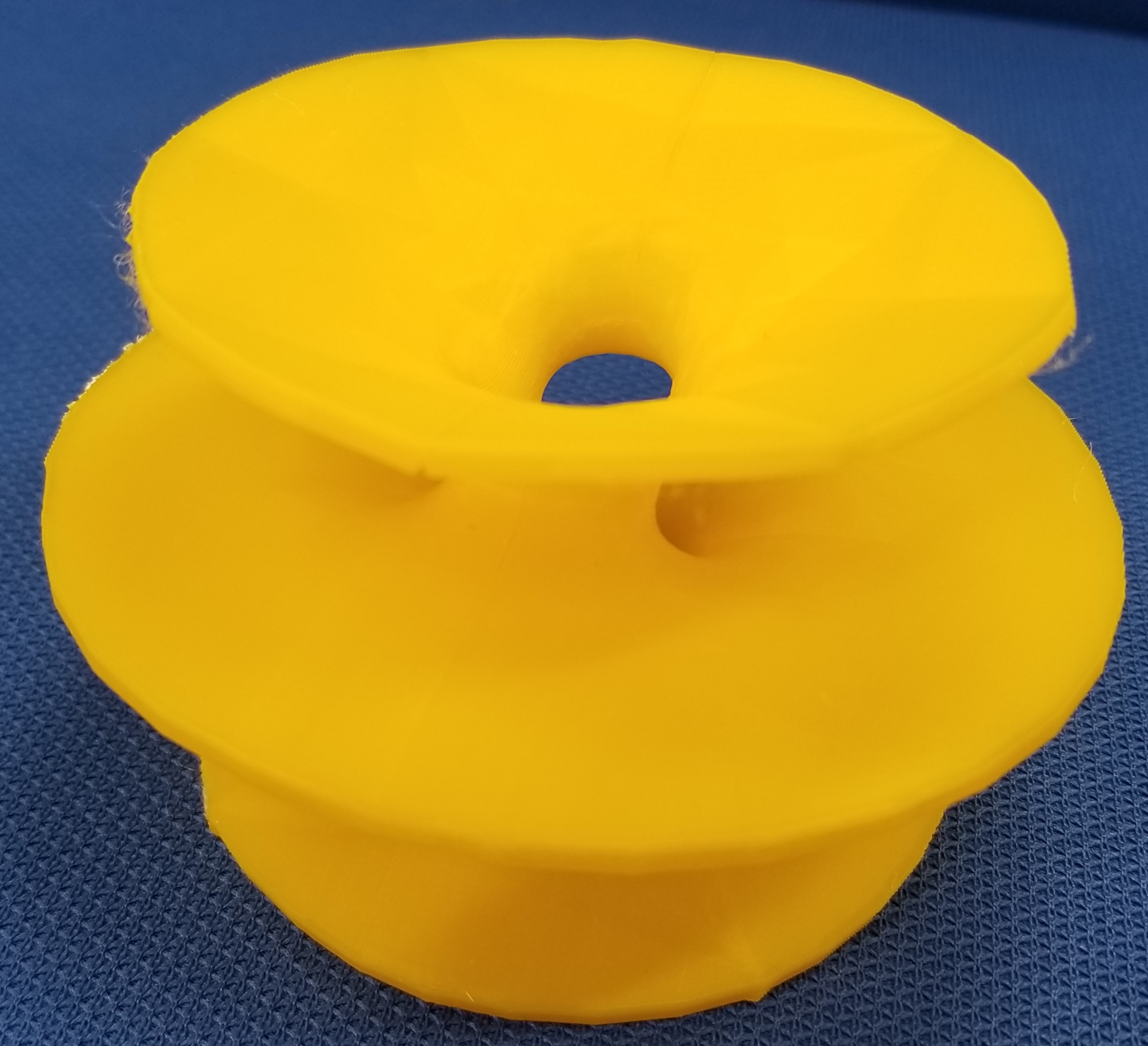

3Dプリンタにより作った模型
穴 (動画)
Wolfram のウェブサイトに記載されている Mathematica の3Dプロットデータに
Blender というソフトによって厚みを付けて stl ファイルに変換したあと、
Creality Slicerというソフトを用いてgコードに変換し,
3Dプリンターに入力することで模型を作製した。
Mathematica のソースコード
x[w_, m_] :=
With[{c = EllipticK[m]},
Re[(Pi/2 + c^2/4) w -
c/2 (JacobiEpsilon[cw, m] + JacobiCN[cw, m] JacobiDS[cw, m]) -
Pi/(4 c) JacobiSD[cw, m] (JacobiNC[cw, m] + JacobiCN[cw, m])]];
y[w_, m_] :=
With[{c = 2 EllipticK[m]},
Im[(Pi/2 - c^2/4) w +
c/2 (JacobiEpsilon[cw, m] + JacobiCN[cw, m] JacobiDS[cw, m]) -
Pi/(4 c) JacobiSD[cw, m] (JacobiNC[cw, m] + JacobiCN[cw, m])]];
z[w_, m_] :=
With[{c = 2 EllipticK[m]}, Sqrt[Pi/8] Log[Abs[JacobiCN[cw, m]^2]]];
ParametricPlot3D[
With[{w = u + Iv}, {x[w, 1/2], y[w, 1/2], z[w, 1/2]}], {u, 0, 1}, {v,
0, 1}, Mesh -> False]
style='mso-bidi-font-family:"Times New Roman"'>
使用 3Dプリンタ Ender-3 S1 Plus
